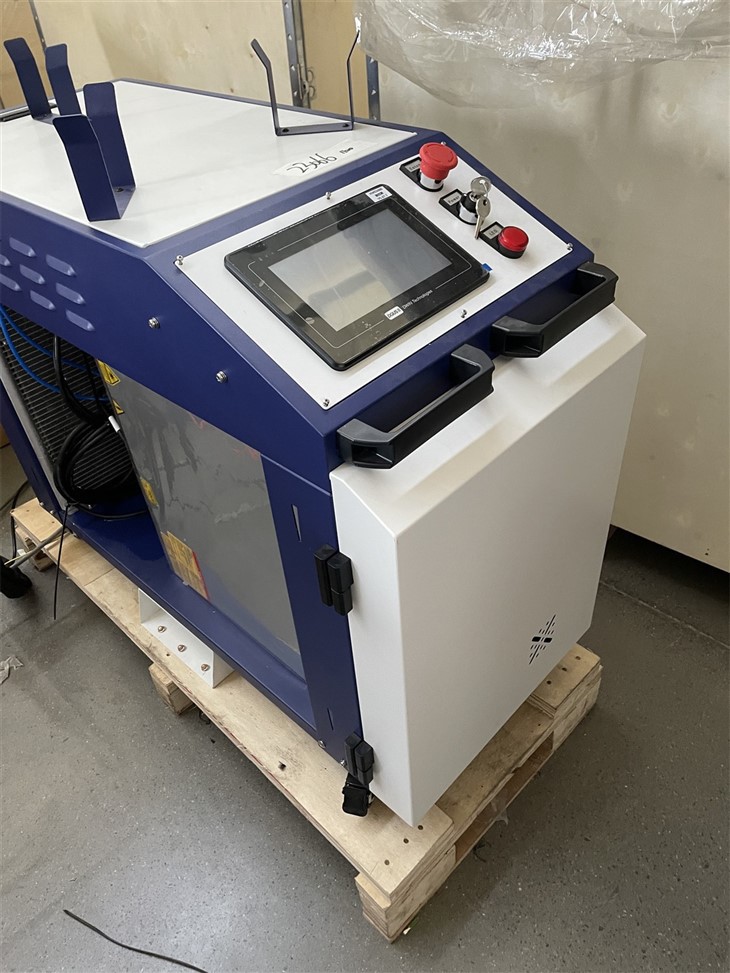

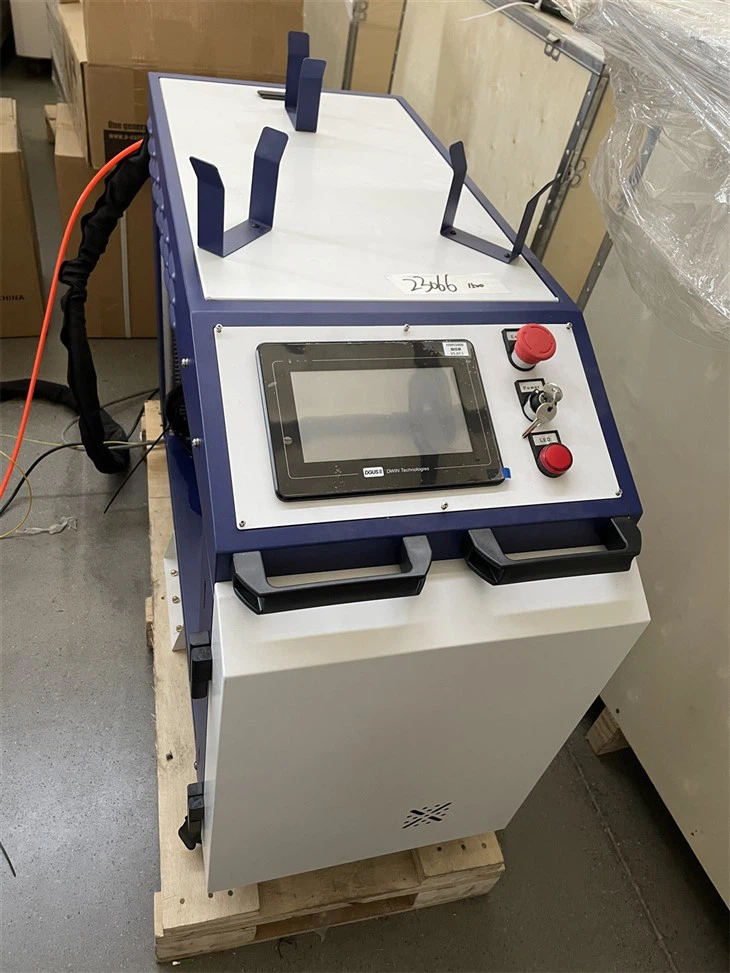

Lasersvetsmaskin
Lasaer Weldign Maskin
- Systemet består av en laserkälla, ett vattenkylningssystem, ett svetshuvud och en trådmatare.
- Den handhållna svetsmaskinen tar hänsyn till lasersvetsningens flexibilitet, höga effektivitet och höga svetskvalitet. Och kräver ett minimum av träning innan användning.
- Modulär design och layout av utrustningen ger ett professionellt utseende och lätt att underhålla och felsöka struktur.
Tekniska parametrar och konfigurationer
|
Komponent |
Konfiguration |
|
|
Laserkälla |
Maxphotonics, tillverkad i Kina |
|
|
Skärhuvud |
Au3tech, tillverkad i Kina |
|
|
Vattenkylare |
Hanli, Kina |
|
|
Svetshuvud |
Au3tech, tillverkad i Kina |
|
|
Parameter
|
Nominell uteffekt (w) |
1500/ 2000 |
|
Justeringsområde för uteffekt |
10~100(%) |
|
|
Centrumvåglängd (nm) |
1080±10 |
|
|
Linjelängd |
10m |
|
|
Arbetssätt |
Kontinuerlig/modulering |
|
|
Uteffektstabilitet |
<±1% |
|
|
Förhandsgranska rött ljus effekt (uW) |
200 |
|
|
Temperaturvariation |
15-35oC |
|
|
Fuktighetsområde |
<70% No condensation |
|
|
Rekommendationer för svetstjocklek |
0.5-3mm |
|
|
Krav på svetsgap |
Mindre än eller lika med 0,5 mm |
|
|
Typ av kylning |
Vattenkylning |
|

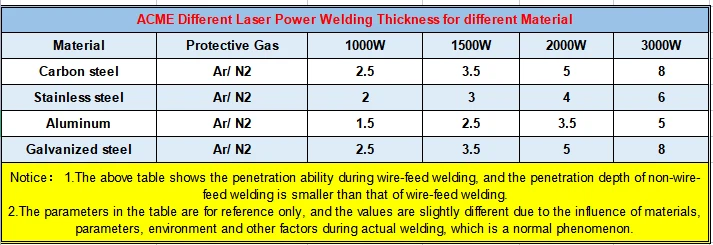

Tabell för lasersvetskapacitet
Lasersvetsmaskinens huvuddelar
|
|

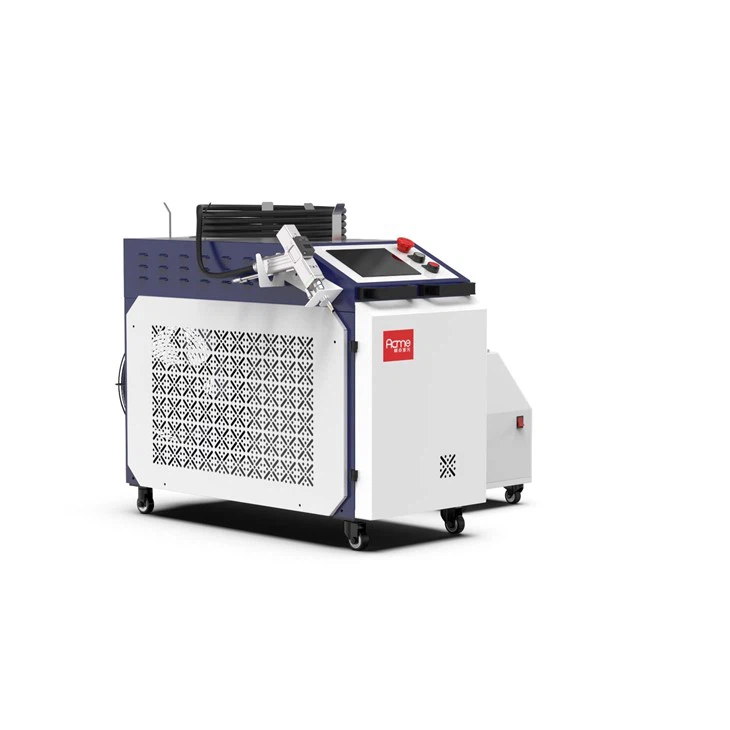

Handhållen fiberlasersvetsmaskin
|
|
|
Maxphotonics Fiberlaserkälla CW Fiberlaserkälla för svetsmaskiner |
|
|
Au3tech lasersvetshuvud
Vacklande lasersvetsmönster Fjärrstyrning av laser 0,9 kg för långtidsanvändning Trigger & säker design |
|
|
Hanli vattenkylare Kylning av laserkälla och svetshuvuden |
|
|
Kontrollpanel och system HWS5000 modell Drivs av det högpresterande styrsystemet, är maskinen mycket användarvänlig och ändå enkel att använda, genom att ställa in rätt värden kan även en nybörjare hantera denna maskin på kort tid
|
Sväng svetshuvud Introduktion:
⚫ Precisionsoptiskt element, utmärkt och stabilt i strålen.
⚫ Coolt utseende och ergonomisk lättviktsdesign, bekväm för långvarig handhållning.
⚫ Design med dubbla skyddslinser.
⚫ Ljuspunkten kan justeras till mittläget.
⚫ Linjebalk, enkel manövrering, hög fasthet, snygg svetsfog.
⚫ En ppi led D20- F600 rengöringslins för att uppnå en strålbredd på 80 mm.
⚫Kan byta till skär- och rostrengöringsfunktion, lätt att använda (tillval, kostar extra).
Lasersvetsmaskin Förpackningsdetaljer
| Effekt (KW) | FLW-1000W | FLW-1500W | FLW-2000W | FLW-3000W |
| Arbetsläge | 1kw lasersvetsmaskin | 1,5kw lasersvetsmaskin | 2kw lasersvetsmaskin | 3kw lasersvetsmaskin |
| Total kraft | 6,2kw | 7,7kw | 10kw | 14,4kw |
| MAX laserkällasstorlek | 485x145x570mm | 482,6x133x550mm | 482,6x172x850mm | |
| Spänningsingång (V, Hz) | Enfas 220V,50Hz | Enfas 220V, 50Hz | Enfas 220V, 50Hz | 3-fas 380V,50Hz |
| Maskinvikt (kg) | 117 kg (trådmatare ingår) | 120 kg (trådmatare ingår) | 130 kg (trådmatare ingår) | 190 kg (trådmatare ingår) |
| Värdmaskinstorlek | 980x486x807 mm (L*B*H) | 980x486x807 mm (L*B*H) | 980x486x807 mm (L*B*H) | 1110x620x1060mm (L*B*H) |
| Trådmatarvikt | 17,5 kg | 17,5 kg | 17,5 kg | 17,5 kg |
| Trådmatarstorlek | 580x310x460mm (endast maskin: 500x245x390mm) | |||
| Förpackningsdimension | 1110x580x1320mm | 1110x580x1320mm | 1110x580x1320mm | 1250*590*1550mm |
| Totalvikt | 143 kg | 146 kg | 159 kg | 232 kg |
| Vattenkylare | SCHYTJ-1500 | SCHYTJ-1500 | SCHYTJ-2000 | SCHYTJ-3000 |
| Kylmedel | R32 (difluormetan) | |||
| Köldmedieladdningsmängd | 300g | 300g | 350g | 600g |
| Vattentank Volym | 11L | 11L | 11L | 13L |
Handhållen lasersvetsmaskin
