Acme Laser introducerar sin senaste generation inom rör och profiler bearbetningsteknik - Fiber Laser Tube Cutting System. Acme Laser har med många års erfarenhet av design och tillverkningserfarenhet inom rörskärteknik specialiserat sig på lösningar för rör- och rörindustrin och den nya laserskärningslinjen är den ultimata lösningen för att ansluta flera bearbetningsprocesser i ett system för maximal flexibilitet , automatisering och prestanda.
I. Arbetsprocesser för fiberlaserrörsskärmaskin
1. Automatisk rörbuntbelastning
2. Automatisk materialinriktning
3. Automatisk matning och rotation
4. Fiber Laser Tube Cutting
5. Avlastning
II. Typiska laserprocesser:
1. Rak och vinklad skärning
2. Slotting
3. Märkning
4. Klippning
5. Hålmarkering
III. Laserskärningstyp
| Runda rör och hålsnittskärningskapacitet Min: 16 mm Ø Max: 273 mm Ø |
| Kvadratrör och boxkapacitet Min: 16mm x 16mm Max: 200mm x 200mm |
| Rektangulär rörskärningskapacitet Min: 20 mm x 15 mm Max: 250mm x 150mm |
| Oval / elliptisk rörskärningskapacitet Min: 32mm x 17mm Max: 250mm x 125mm |
|
|
IV. DELAR OCH SPECIFIKATIONER
Nej. | namn | varumärke |
1. | Laserkälla | Tyskland IPG |
2. | Skärhuvud | Raytools / Precitec |
3. | Klippsystem | Tyskland PA8000, Lantek / Gamma nesting programvara |
4. | Elektrisk kontroll | Schneider |
5. | Pneumatisk kontroll | SMC eller Airtac |
6. | Linjära guider | Taiwan Hiwin |
7. | Växel och rack | Taiwan YYC |
8. | AC servomotor och förare | Yaskawa |
9. | Reducer | Frankrike MOTOVARIO |
10. | Chiller | Tongfei |
11. | Chuck | Pneumatiska chuckar, automatisk centrering |
12. | Dammavlägsnande och filtreringsanordningar | Frivillig |
13. | Automatisk matningsenhet | Frivillig |
Ⅴ.jämförelse med andra leverantörer
1. Automatisk centreringspneumatisk chuck tillverkad av LGmazak och HAAS.Accuray och kvalitet garanteras. Andra leverantörer köper färdiga elektriska chuckar som är lätta att bryta i praktiken.

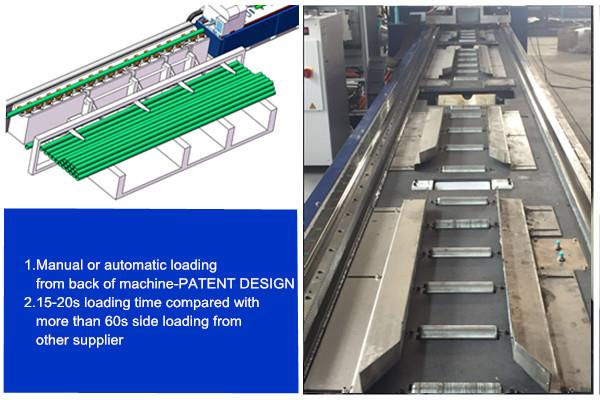

2. Manuell eller automatisk lastning från baksidan av maskin-patentdesign.15-20s tillbaka laddningstid sedan 60s lastningstid från sida
3. Tyskland original PA8000 styrsystem. Andra leverantörer använder Cypcut eller Higerman. Vi har professionell nesting programvara för vinkel och kanal stål skärning.
4. Näten i vår maskinbädd är 5t, tillverkad av 16-25mm hela stålplåt med värme- och frisättningsbehandling. Andra använder svetsad stålrör maskin säng.
Ⅵ. PROV
Ⅶ. FABRIKSÖVERSIKT
20000 kvadratmeterfabrik
AVANCERAD HIGH PRECISION MILLING CENTER FÖR VIKTIGA DELAR
